污水處理工程項目的機電設備安裝施工工藝介紹

一、施工準備

1. 技術準備

o 由星澤機電 項目部技術、施工人員熟悉施工圖紙、技術規范和相關標準，尤其針對新增設備的性能、參數和安裝要求進行深入研究。

o 編制詳細的施工方案，明確各設備的施工工藝、質量標準、安全措施等。

o 湖南星澤 機電對施工人員進行全面技術交底，確保施工人員掌握新增設備的施工要點和技術要求。

2. 材料準備

o 根據施工圖紙和設備清單，準備好所需的機電設備、管材、管件、閥門、電線電纜等材料，特別是新增設備的專用配件。

o 對材料進行嚴格檢驗和驗收，確保材料的質量符合要求。

3. 場地準備

o 清理施工現場，確保場地平整、干凈，無障礙物。

o 按照施工圖紙要求，進行基礎施工和設備基礎驗收，為專業設備的安裝做好準備。

二、設備安裝

1. 通用設備安裝

o 水泵安裝

o 檢查水泵的型號、規格、性能參數是否符合設計要求。

o 安裝水泵底座，調整底座水平度和標高。

o 將水泵吊裝到底座上，連接進出水管路和閥門。

o 進行水泵的調試和試運行，檢查水泵的流量、揚程、噪聲等是否符合要求。

o 風機安裝

o 檢查風機的型號、規格、性能參數是否符合設計要求。

o 安裝風機底座，調整底座水平度和標高。

o 將風機吊裝到底座上，連接進出風管和閥門。

o 進行風機的調試和試運行，檢查風機的風量、風壓、噪聲等是否符合要求。

o 格柵除污機安裝

o 檢查格柵除污機的型號、規格、性能參數是否符合設計要求。

o 安裝格柵除污機軌道，調整軌道水平度和標高。

o 將格柵除污機吊裝到軌道上，連接進出水管路和閥門。

o 進行格柵除污機的調試和試運行，檢查格柵除污機的除污效果、運行穩定性等是否符合要求。

2. 專用設備安裝

o 引水管道安裝

o 依據設計圖紙進行管道線路測量放線。

o 開挖管溝，確保管溝的深度、寬度和坡度符合要求。

o 對管道進行防腐處理。

o 安裝管道，采用合適的連接方式（如焊接、法蘭連接等），確保連接緊密。

o 安裝管道支架，固定管道。

o 進行管道試壓和沖洗，確保管道無滲漏。

o 啟閉機安裝

o 安裝啟閉機基礎，確?；A牢固。

o 將啟閉機吊裝到基礎上，調整水平度和垂直度。

o 連接啟閉機與閘門的傳動裝置。

o 進行啟閉機的調試，檢查啟閉動作是否靈活、準確。

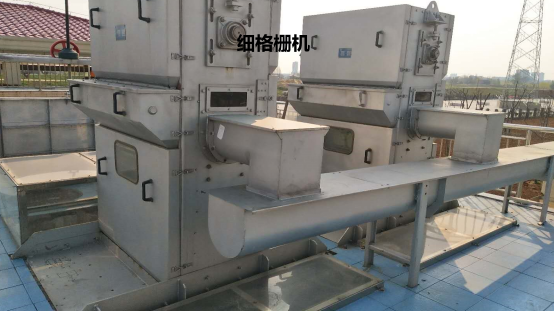

o 細格柵機安裝

o 檢查細格柵機的型號、規格、性能參數是否符合設計要求。

o 安裝細格柵機機架，調整機架水平度和標高。

o 將細格柵機安裝到機架上，連接進出水管路。

o 進行細格柵機的調試，檢查格柵的除污效果。

o 沉淀池安裝

o 按照設計要求進行沉淀池基礎施工。

o 安裝沉淀池主體結構，確保結構牢固、密封良好。

o 安裝沉淀池內部的刮泥設備、出水堰等。

o 進行沉淀池的試水試驗，檢查是否有滲漏。

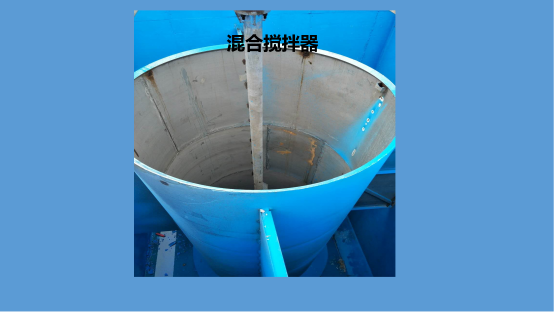

o 混合攪拌機安裝

o 安裝混合攪拌機基礎，調整基礎水平度。

o 將混合攪拌機吊裝到基礎上，連接進出料管路。

o 進行混合攪拌機的調試，檢查攪拌效果。

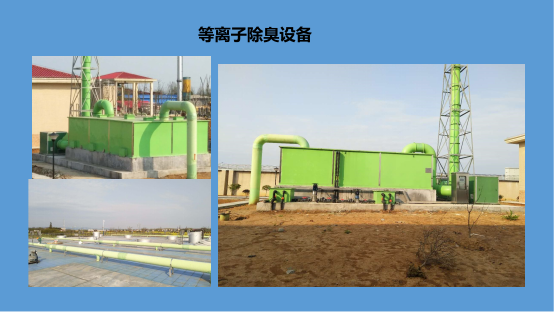

o 等離子除臭設備安裝

o 確定等離子除臭設備的安裝位置，確保通風良好。

o 安裝設備支架，將等離子除臭設備安裝到支架上。

o 連接進出風管道和電氣線路。

o 進行設備的調試，檢查除臭效果。

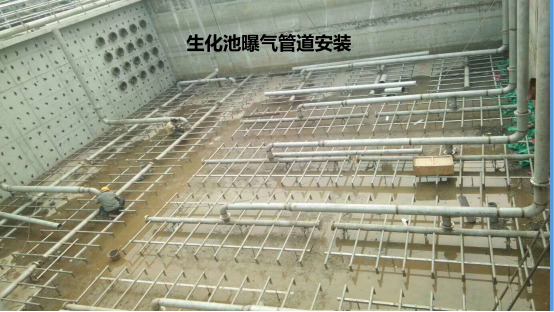

o 曝氣膜塊安裝

o 在生化池內安裝曝氣膜塊支架。

o 將曝氣膜塊安裝到支架上，連接曝氣管道。

o 進行曝氣膜塊的調試，檢查曝氣效果。

o 高壓進泥泵安裝

o 安裝高壓進泥泵基礎，調整基礎水平度和標高。

o 將高壓進泥泵吊裝到基礎上，連接進出泥管路。

o 進行高壓進泥泵的調試，檢查泵的壓力和流量。

o 壓濾機安裝

o 安裝壓濾機基礎，確保基礎牢固。

o 將壓濾機吊裝到基礎上，連接進出料管路和電氣線路。

o 進行壓濾機的調試，檢查過濾效果。

o 橋式刮泥機安裝

o 在沉淀池上方安裝橋式刮泥機軌道。

o 將橋式刮泥機吊裝到軌道上，連接電氣線路。

o 進行橋式刮泥機的調試，檢查刮泥效果。

o 吸沙機安裝

o 安裝吸沙機基礎，調整基礎水平度。

o 將吸沙機吊裝到基礎上，連接進出沙管路。

o 進行吸沙機的調試，檢查吸沙效果。

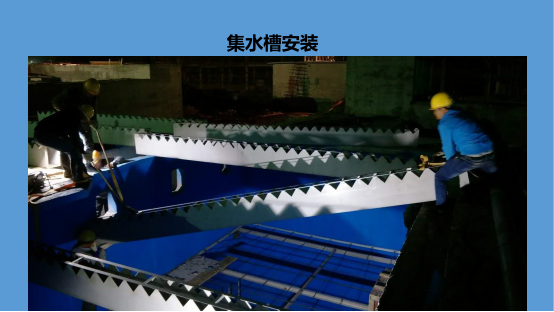

o 集水槽安裝

o 在沉淀池或其他處理單元安裝集水槽。

o 調整集水槽的水平度和標高，確保出水均勻。

o 連接集水槽與出水管路。

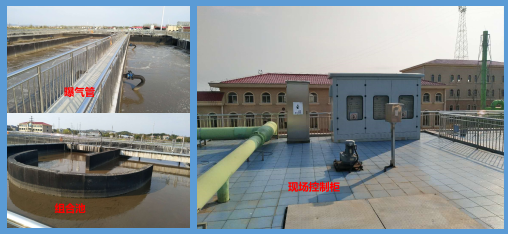

o 電氣控制柜安裝

o 確定電氣控制柜的安裝位置，確保通風良好、便于操作。

o 安裝電氣控制柜基礎，將控制柜安裝到基礎上。

o 連接電氣控制柜與各設備的電氣線路。

o 進行電氣控制柜的調試，檢查控制功能是否正常。

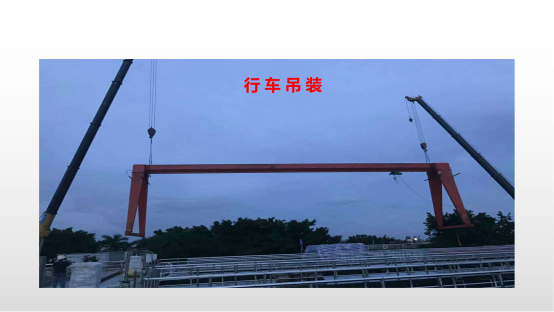

○  維護行車安裝

o 安裝維護行車軌道，確保軌道水平度和直線度。

o 將維護行車吊裝到軌道上，連接電氣線路。

o 進行維護行車的調試，檢查行車的行走和起吊功能。

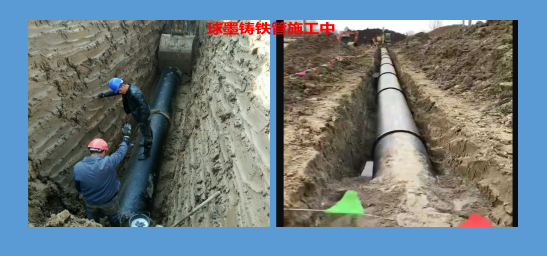

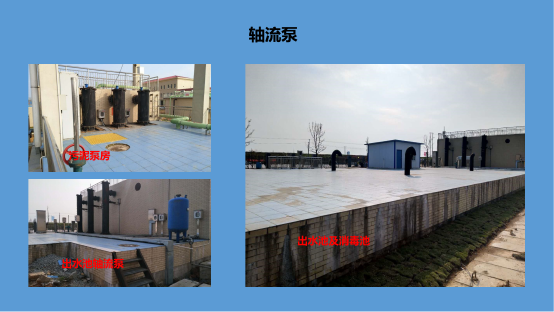

現場施工例圖

三、管道安裝

1. 管道預制

o 根據施工圖紙和現場實際情況，進行管道的預制加工。

o 管道預制包括管道切割、坡口加工、彎管制作、管件制作等。

o 對預制好的管道進行檢驗和驗收，確保管道的質量符合要求。

2. 管道安裝

o 按照施工圖紙要求，進行管道的安裝。

o 管道安裝包括管道支架安裝、管道連接、閥門安裝等。

o 管道連接方式主要有焊接、法蘭連接、螺紋連接等，根據管道的材質和使用要求選擇合適的連接方式。

o 安裝過程中，要注意管道的坡度、標高、坐標等參數，確保管道的安裝質量符合要求。

3. 管道試壓和沖洗

o 管道安裝完成后，進行管道試壓和沖洗。

o 管道試壓采用水壓試驗，試驗壓力根據設計要求確定。

o 管道沖洗采用清水沖洗，沖洗流速不小于 1.5m/s。

o 管道試壓和沖洗合格后，進行管道的保溫和防腐處理。

四、電氣安裝

1. 電氣設備安裝

o 變壓器安裝

o 檢查變壓器的型號、規格、性能參數是否符合設計要求。

o 安裝變壓器基礎，調整基礎水平度和標高。

o 將變壓器吊裝到基礎上，連接進出線電纜和接地裝置。

o 進行變壓器的調試和試運行，檢查變壓器的運行狀態、電壓、電流等是否符合要求。

o 配電柜安裝

o 檢查配電柜的型號、規格、性能參數是否符合設計要求。

o 安裝配電柜基礎，調整基礎水平度和標高。

o 將配電柜吊裝到基礎上，連接進出線電纜和接地裝置。

o 進行配電柜的調試和試運行，檢查配電柜的運行狀態、電壓、電流等是否符合要求。

2. 電纜敷設

o 根據施工圖紙要求，進行電纜敷設。

o 電纜敷設包括電纜橋架安裝、電纜敷設、電纜終端制作等。

o 電纜敷設時，要注意電纜的排列整齊、固定牢固、彎曲半徑符合要求等。

3. 電氣調試

o 電氣設備和電纜安裝完成后，進行電氣調試。

o 電氣調試包括變壓器調試、配電柜調試、電機調試、控制系統調試等。

o 電氣調試要嚴格按照調試方案進行，確保電氣設備的運行安全可靠。

五、系統調試和試運行

1. 單機調試

o 對每一臺機電設備進行單機調試，檢查設備的運行狀態、性能參數等是否符合要求。

o 單機調試包括水泵調試、風機調試、格柵除污機調試、細格柵機調試、沉淀池調試、混合攪拌機調試、等離子除臭設備調試、曝氣膜塊調試、高壓進泥泵調試、壓濾機調試、橋式刮泥機調試、吸沙機調試等。

2. 聯動調試

o 在單機調試合格的基礎上，進行系統的聯動調試。

o 聯動調試包括設備聯動調試、控制系統聯動調試等。

o 聯動調試要模擬實際運行情況，檢查系統的運行穩定性、處理效果等是否符合要求。

3. 試運行

o 系統聯動調試合格后，進行系統的試運行。

o 試運行時間一般為 72 小時以上，試運行期間要對系統的運行狀態進行監測和記錄。

o 試運行合格后，進行系統的驗收和移交。

六、竣工驗收

1. 整理施工資料，包括施工圖紙、技術規范、施工方案、檢驗報告、調試記錄等。

2. 組織竣工驗收，由湖南星澤機電設備工程公司組織總包單位、建設單位、設計單位、監理單位、相關施工單位參加。

3. 對工程質量進行評定，出具竣工驗收報告。

4. 移交工程，將工程交付使用單位管理和維護
